Насосы пластинчатые двухпоточный НПл (5, 8, 12.5, 16, 20, 25)-(5, 8, 12.5, 16, 20, 25)/16 давления 16 МПа, габарита 1+1
НПл 5-5/16, НПл 5-8/16, НПл 5-12,5/16, НПл 5-16/16, НПл 5-20/16, НПл 5-25/16, НПл 8-8/16, НПл 8-12,5/16, НПл 8-16/16, НПл 8-20/16, НПл 8-25/16, НПл 12,5-12,5/16, НПл 12,5-16/16, НПл 12,5-20/16, НПл 12,5-25/16, НПл 16-16/16, НПл 16-20/16, НПл 16-25/16, НПл 20-20/16, НПл 20-25/16, НПл 25-25/16
Насосы пластинчатые двухпоточный НПл (5, 8, 12.5, 16, 20, 25)-(5, 8, 12.5, 16, 20, 25)/16 давления 16 МПа, габарита 1+1 применяются в гидроприводах металлорежущих станков и других машин, где требуется нерегулируемый по величине поток минерального масла. Температура -10 до +60 °С. Тонкость фильтрации масла 25 мкм. Частота вращения насосов НПл давления 16 МПа габарита 1+1 - 1500 об/мин. Направление вращения - правое (по часовой стрелке со стороны привода). При необходимости насосы пластинчатые двухпоточные НПл-(5, 8, 12.5, 16, 20, 25)-(5, 8, 12.5, 16, 20, 25)/16 давления 16 МПа габарита 1+1 могут быть изготовлены с левым направлением вращения вала.

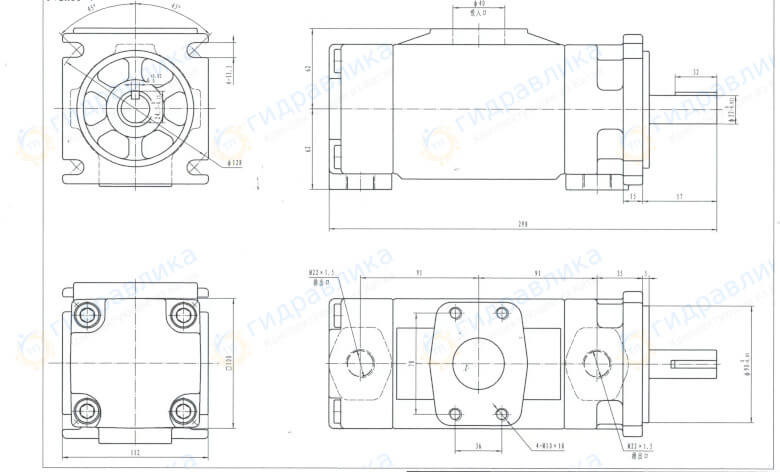

a=M22x1,5; b=Ø40 мм; c=24,5 мм; d=22 мм; e=50 мм; f=57 мм; L=315 мм. Метрическая резьба концов штуцеров и гнёзд под них по ГОСТ 25065-90.
У двухпоточных пластинчатых насосов НПл техническая характеристика каждого насоса равна данным соответствующих моделей однопоточных насосов. Номинальная мощность равна сумме мощностей однопоточных насосов.
Насосы пластинчатые НПл-(5, 8, 12.5, 16, 20, 25)-(5, 8, 12.5, 16, 20, 25)/16 работают на минеральных маслах марок ИГП-38, ВНИИ НП-403 или аналогах с характеристиками:
- температура масла от -10 до +60 °С;
- кинематическая вязкость масла от 25 до 213 мм2/с
- тонкость фильтрации 25 мкм.
Насосы пластинчатые двухпоточные, рассчитанные на давление 16 МПа соответствуют техническим условиям ТУ 2.053.1899-88.
Основные технические характеристики насосов
| Наименование действующее | Наименование устаревшее | Номинальное давление на выходе, МПа | Номинальная подача, л/мин | Номинальный рабочий объем, см 3 | Номинальная частота вращения, об/мин | Номинальная мощность привода, кВт | Масса, кг |
|---|---|---|---|---|---|---|---|
| Насос НПл 5-5/16 | Насос 5БГ12-21АМ | 16 | 5,3-5,3 | 5 и 5 | 1500 | 5,6 | 19,4 |
| Насос НПл 5-8/16 | Насос 5БГ12-21М | 16 | 5,3-8,9 | 5 и 8 | 1500 | 6,9 | 19,4 |
| Насос НПл 5-12,5/16 | Насос 5БГ12-22АМ | 16 | 5,3-14,4 | 5 и 12,5 | 1500 | 8,6 | 19,4 |
| Насос НПл 5-16/16 | Насос 5БГ12-22М | 16 | 5,3-19,4 | 5 и 16 | 1500 | 10,0 | 19,4 |
| Насос НПл 5-20/16 | Насос 5БГ12-23АМ | 16 | 5,3-25,5 | 5 и 20 | 1500 | 11,7 | 19,4 |
| Насос НПл 5-25/16 | Насос 5БГ12-23М | 16 | 5,3-33,0 | 5 и 25 | 1500 | 13,6 | 19,4 |
| Насос НПл 8-8/16 | Насос 8БГ12-21М | 16 | 8,9-8,9 | 8 и 8 | 1500 | 8,2 | 19,4 |
| Насос НПл 8-12,5/16 | Насос 8БГ12-22АМ | 16 | 8,9-14,4 | 8 и 12,5 | 1500 | 9,9 | 19,4 |
| Насос НПл 8-16/16 | Насос 8БГ12-22М | 16 | 8,9-19,4 | 8 и 16 | 1500 | 11,3 | 19,4 |
| Насос НПл 8-20/16 | Насос 8БГ12-23АМ | 16 | 8,9-25,5 | 8 и 20 | 1500 | 13,0 | 19,4 |
| Насос НПл 8-25/16 | Насос 8БГ12-23М | 16 | 8,9-33,0 | 8 и 25 | 1500 | 14,9 | 19,4 |
| Насос НПл 12,5-12,5/16 | Насос 12БГ12-22АМ | 16 | 14,4-14,4 | 12,5 и 12,5 | 1500 | 11,6 | 19,4 |
| Насос НПл 12,5-16/16 | Насос 12БГ12-22М | 16 | 14,4-19,4 | 12,5 и 16 | 1500 | 13,0 | 19,4 |
| Насос НПл 12,5-20/16 | Насос 12БГ12-23АМ | 16 | 14,4-25,5 | 12,5 и 20 | 1500 | 14,7 | 19,4 |
| Насос НПл 12,5-25/16 | Насос 12БГ12-23М | 16 | 14,4-33,0 | 12,5 и 25 | 1500 | 16,6 | 19,4 |
| Насос НПл 16-16/16 | Насос 18БГ12-22АМ | 16 | 19,4-19,4 | 16 и 16 | 1500 | 14,4 | 19,4 |
| Насос НПл 16-20/16 | Насос 18БГ12-23АМ | 16 | 19,4-25,5 | 16 и 20 | 1500 | 16,1 | 19,4 |
| Насос НПл 16-25/16 | Насос 18БГ12-23М | 16 | 19,4-33,0 | 16 и 25 | 1500 | 18,0 | 19,4 |
| Насос НПл 20-20/16 | Насос 25БГ12-23АМ | 16 | 25,5-25,5 | 20 и 20 | 1500 | 17,8 | 19,4 |
| Насос НПл 20-25/16 | Насос 25БГ12-23М | 16 | 25,5-33,0 | 20 и 25 | 1500 | 19,7 | 19,4 |
| Насос НПл 25-25/16 | Насос 35БГ12-23М | 16 | 33,0-33,0 | 25 и 25 | 1500 | 21,6 | 19,4 |
В заказе необходимо правильно указывать маркировку насоса пластинчатого двухпоточного НПл давления 16 МПа габарита 1+1:
