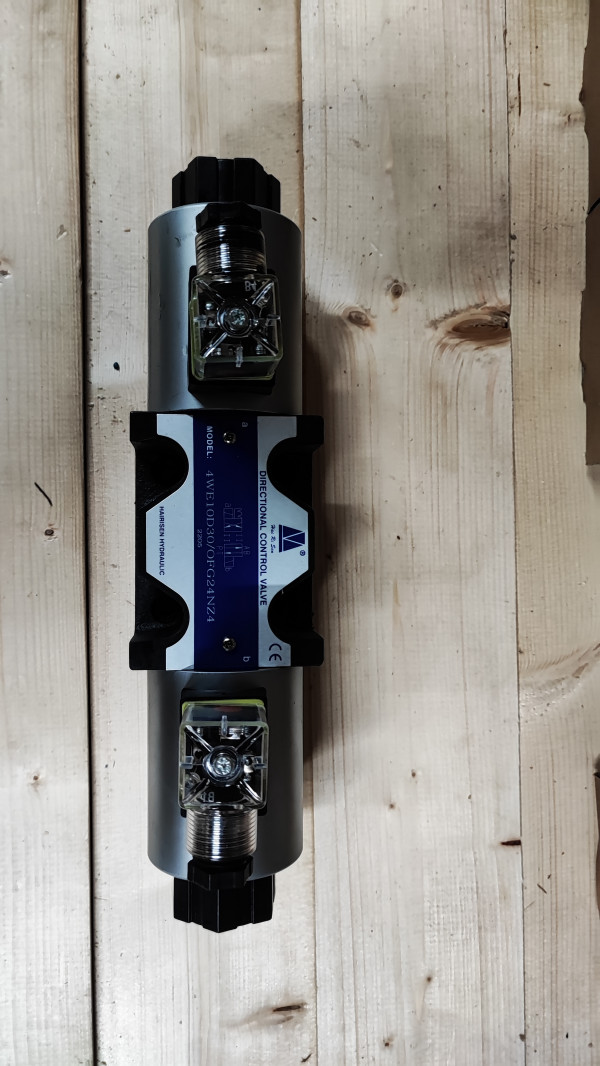

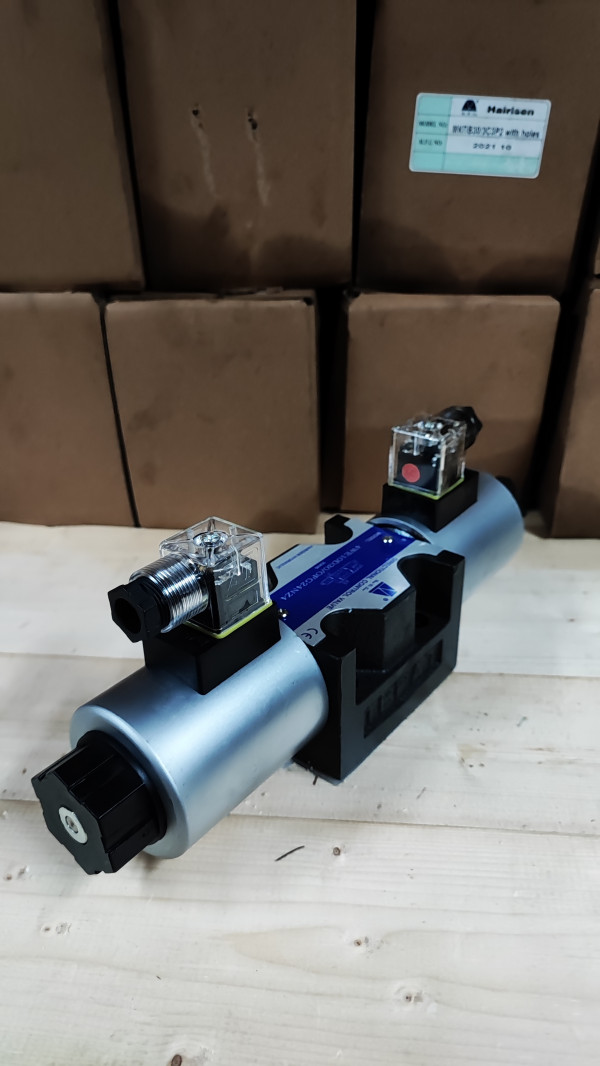

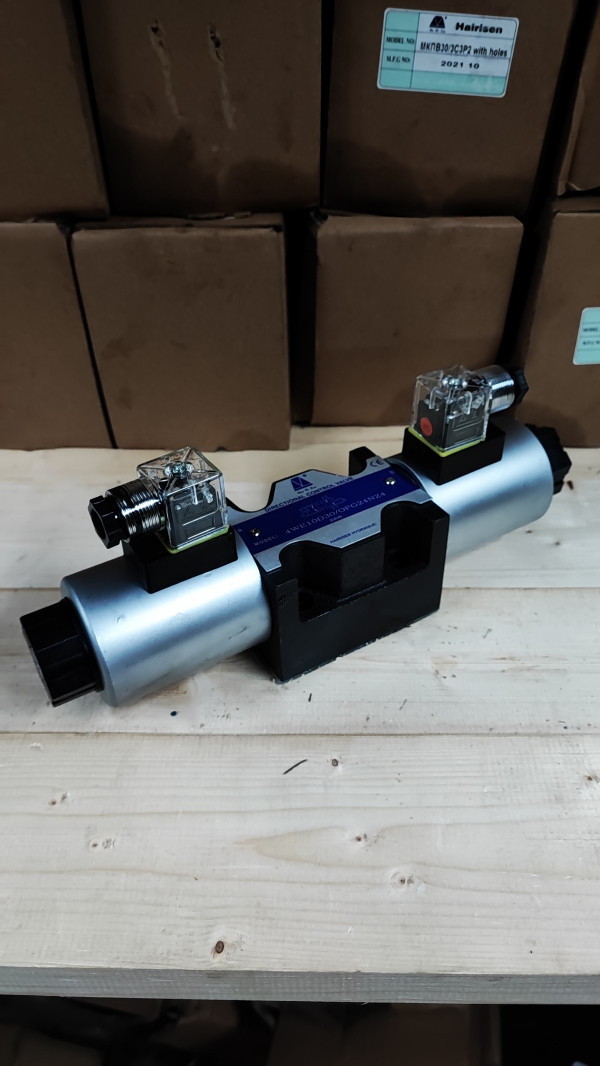

Гидрораспределитель ВЕ-6 c двухсторонним электромагнитным управлением

Гидрораспределители ВЕ6 14 Г24 (В110, В220), ВЕ6 24 Г24 (В110, В220), ВЕ6 34 Г24 (В110, В220), ВЕ6 44 Г24 (В110, В220), ВЕ6 64 Г24 (В110, В220) являются золотниковыми гидрораспределителями с двухсторонним электромагнитным управлением (с двумя катушками). Такие распределители применяются для управления пуском, остановом и направлением объемного потока.

Основные части гидрораспределителей ВЕ6 корпус , два электромагнита со стороны канала А и со стороны канала В, золотник, а также возвратные пружины .

В нейтральном положении золотник удерживается возвратной пружиной в исходной позиции. Золотник приводится в действие работающими в масле электромагнитами ввёртного типа. Для обеспечения безупречной работоспособности полость электромагнита должна быть наполнена маслом.

Усилие от магнита (катушки) передается с помощью толкателя на золотник и перемещает его из нейтральной позиции в нужное конечное положение. Благодаря этому реализуется необходимое направление движения объемного потока рабочей жидкости от P к A и от B к T или от P к B и от A к T.

После отключения электромагнита золотник перемещается при помощи возвратной пружины в свое исходное положение. В качестве дополнительной возможности применяется ручное дублирование , при помощи которого можно перемещать золотник без возбуждения электромагнита.
